Comment raccorder un luminaire avec une boite DCL ? Dans le but de renforcer la sécurité des circuits d’éclairage, la norme NF C 15-100 impose l’utilisation d’un nouveau genre de boite de connexion pour l’installation d’un luminaire, la boite DCL. Mais à quoi sert ce matériel électrique ? Qui est concerné par cette obligation ? Comment l’installer ?

Focus sur la boite DCL

Quésako ?

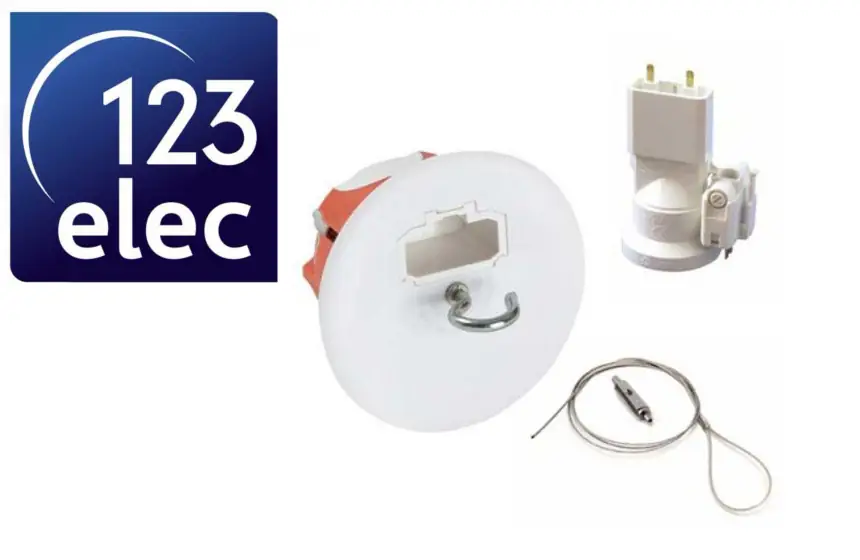

Pour faire simple, une boite DCL est une boite d’encastrement qui assure la connexion d’un luminaire à un circuit d’éclairage. Pour cela, la boite est équipée d’une douille DCL qui, par définition, est un dispositif de connexion luminaire. Elle s’installe en général dans des cloisons sèches telles que le placo. En ce qui concerne l’emplacement d’une boite DCL, cela s’effectue autant dans un faux-plafond que dans un mur pour l’installation d’une applique.

L’obligation relative à la norme

La NF C 15-100 indique que lorsqu’il est prévu d’installer un luminaire dans un logement, il est obligatoire d’utiliser une boite DCL dès lors que la canalisation est encastrée. Cette obligation concerne tous logements neufs et bâtiments résidentiels en rénovation lourde (changement de compteur).

L’installation d’un luminaire étape par étape

Avant de commencer, il faut s’assurer d’avoir tout le matériel nécessaire. Pour l’installation d’un luminaire, vous avez besoin d’une pince à dénuder, d’un tournevis et d’une boite DCL. Si cette dernière n’est pas directement équipée d’une douille DCL, vous pouvez l’ajouter à une boite de connexion prévoyant un emplacement pour la douille. À savoir qu’une douille DCL est normalisée : un même modèle est compatible avec toutes marques de boite de connexion.

Pour commencer, il vous suffit de dénuder les fils électriques de votre luminaire à l’aide de la pince à dénuder. Pour pouvoir les relier à la douille DCL, il faut extraire la fiche DCL de la douille puis l’ouvrir à l’aide d’un tournevis. Une fois le câble électrique à l’intérieur de la fiche, vient l’étape du raccordement des conducteurs au dispositif de connexion. Pour cela, il est indispensable de respecter les codes couleurs : la Phase (fil marron ou rouge) sur la borne L et le Neutre (fil bleu) sur la borne N. Pour assurer la connexion des conducteurs, il est nécessaire de les visser au dispositif. Ensuite, refermez la fiche DCL puis serrez la sur le câble électrique.

Une fois que la boite DCL est installée à l’emplacement souhaité, il vous suffit de clipser la fiche DCL dans la boite et de fixer le luminaire au crochet prévu à cet effet. Pour finir, il ne reste plus qu’à remonter le cache de votre luminaire afin que la connexion ne soit pas apparente.

Pour vous assurer du bon fonctionnement de votre connexion, il suffit d’équiper votre lustre ou applique d’une ampoule puis de remettre le courant.

Pour une explication plus en détails, voici une vidéo récapitulative.
